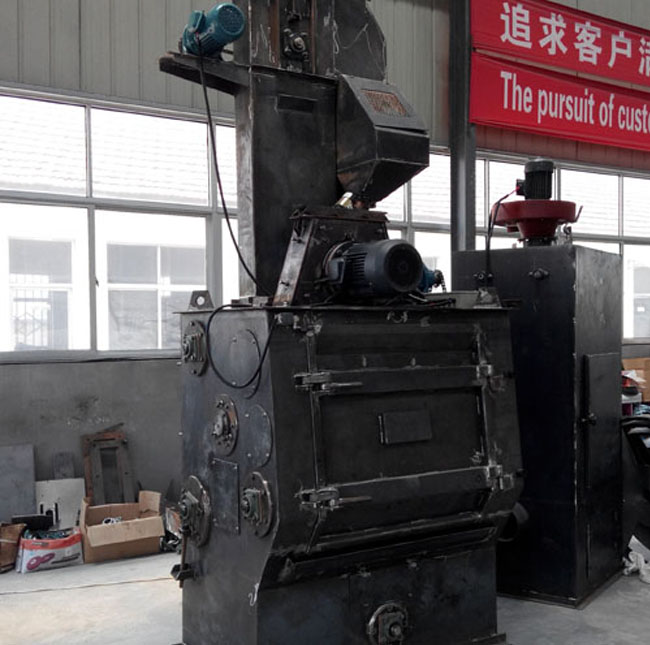

一、Q326小型履帶式拋丸清理機。Q326履帶式拋丸清理機的技術參數如下：

    1.橡帶端盤直徑：φ650mm

    2.橡帶端盤轉速：3.6r/min

    3.清理工件最大單件重量：10kg

    4.滾筒最大載重量（易翻滾件）：200kg

    5.生產率：600~1200kg/H

    6.拋丸器

    a)葉輪直徑：φ380mm

    b)葉輪轉速：2900r/min

    c)拋丸量：160kg

    d)拋丸器功率：7.5kw

    7.除塵器風量：2800m3/h

    8.總功率：12.85kw

    9.外形尺寸：3500×1800×3500mm

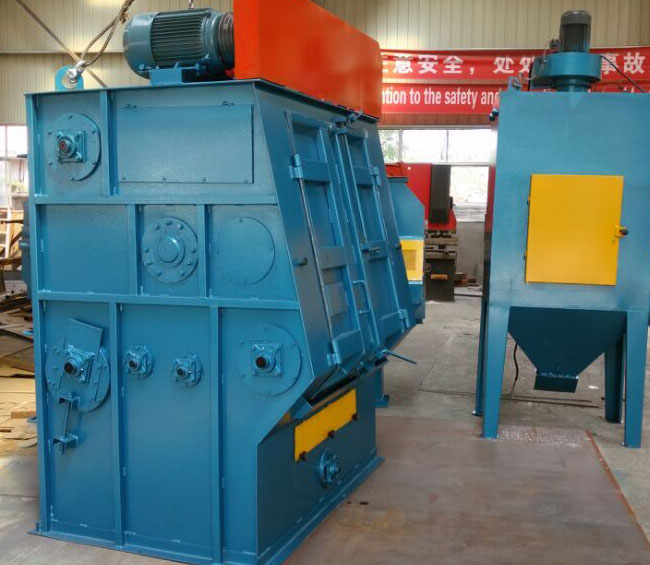

    二、Q3210履帶式拋丸清理機。技術參數如下：

    生產率：2～2.5 t/h

    加料量：600 kg

    單件最大重量：30 kg

    履帶端盤直徑：φ1000 mm

    有效容積：0.3 m3

    拋丸量：250 kg/min

    拋丸電機功率：15 kw

    丸砂循環量：15 t/h

    通風量：3500 m3/h

    總功率：24.3 kw(不含除塵)

    外形尺寸：3976×2600×4768 mm

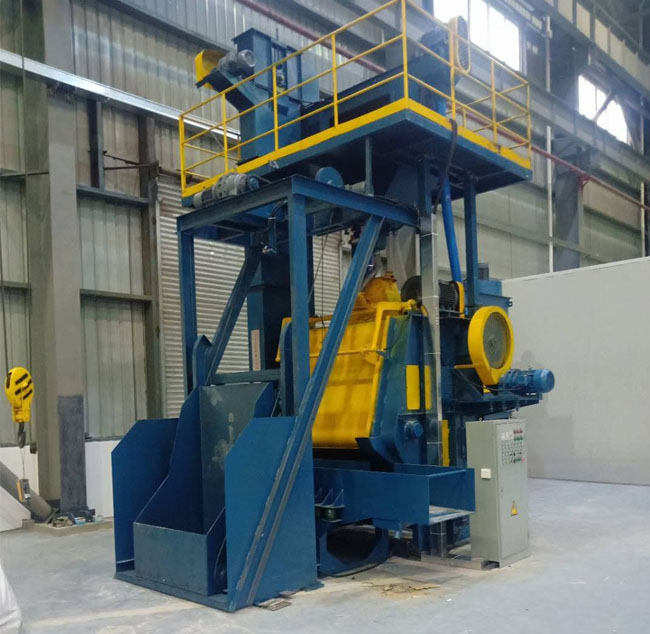

    三、QR3210履帶式拋丸清理機技術參數如下：

    1、生產率：3-5t/h

    2、加料量：800kg

    3、單件最大重量：150kg

    4、端盤直徑：1000mm

    5、有效容積：0.4立方

    6、拋丸量：250kg/min

    7、除塵風量：6000立方每小時

    8、功率消耗：32.6kw

    9、外形尺寸：3644mm*2926mm*4800mm

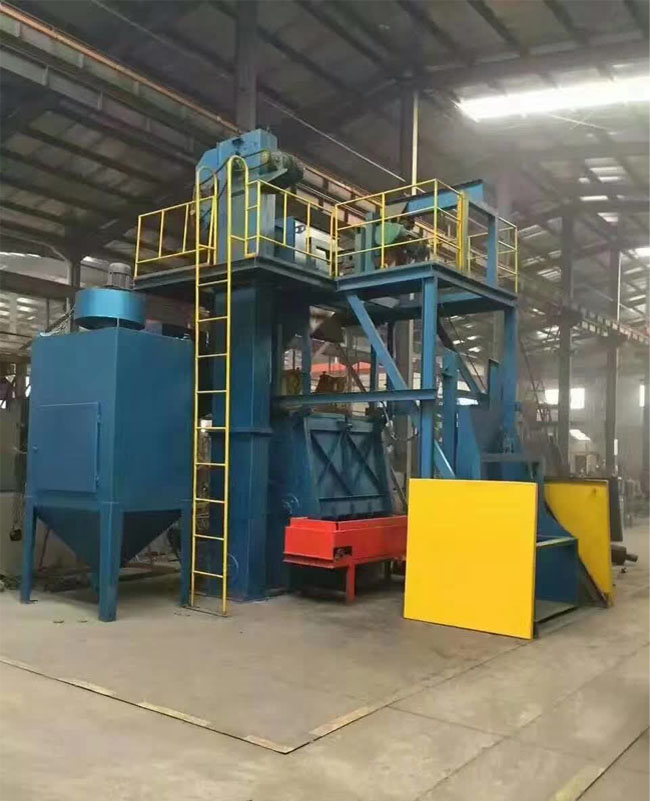

    四、15gn金屬鋼履帶式拋丸清理機技術資料如下：

    型號：15GN

    有效工作容積（mз）：0.43

    尺寸(直徑×長)(mm)：Φ1092×1245

    每桶最大裝載量：1500

    最大單件重量：227

    卸料高度：1499

    五、28GN鋼履帶式拋丸清理機技術規格如下：

    1．清理質量：GB8923-88，A-B，Sa2.5級。

    2．滾筒裝載容積：0.79m3，尺寸(直徑×長) 1245×1778mm。

    3．最大裝載量：3500kg/筒。

    4．最大單件重量：363kg

    5．清理效率：鑄件及焊接件 5-8min/筒，鍛件 8-15min/筒。

    6．卸料高度：1545mm。

    7．加料門門口尺寸：高1068×寬1778mm。

    8．總通風量：6000m3/h，清理室 3000m3/h，分離器 3000m3/h。

    9．壓縮空氣：壓力 0.5-0.6Mpa。

    10．彈丸貯存量：2000kg。

    11．外形尺寸(長×寬×高)：5300×5432×6814mm。

    六、Q3220履帶式拋丸清理機技術資料如下：

    1、拋丸器：兩臺拋丸器（雙拋頭），單個拋丸器的功率為11kw。

    2、一次最大可清理多少工件：1000kg。

    3、占地面積：4.5米*2.5米左右，高度4.8米左右。

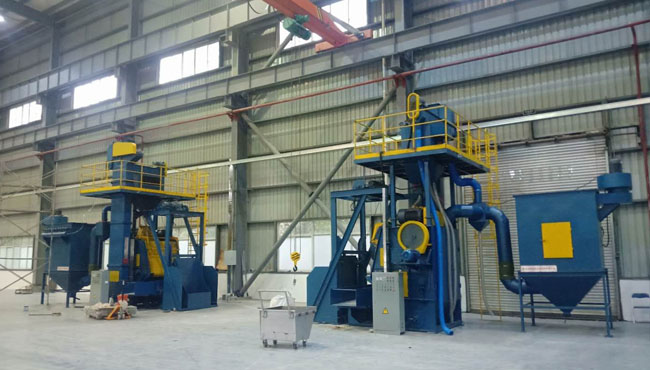

    七、Q3210自動上下料履帶式拋丸清理機技術資料：

    1、清理工件單件重量：30-100kg

    2、裝載量：600kg

    3、清理室端盤直徑：1000mm

    4、清理室工作容積：0.4立方米

    5、拋丸器型號：QGTE 11KW

    6、最大拋丸量：250kg/min

    7、拋丸器電機型號：Y160M1-2

    8、提升機提升量：15T/h

    9、分離器他離量：15T/h

    10、除塵器外形尺寸：1000×800×3248mm

    11、除塵風量：3500立方米/h

    12、總功率：27.27kw

    13、機器重量：6438.6kg

    八、履帶式拋丸清理機的工作原理是什么？

    履帶式拋丸機在清理室中加入劃定數目的工件后，機器啟動，工件被滾筒帶動，開始翻轉，同時拋丸器高速拋出彈丸形成扇形束，平均的打擊在工件表面上，從而達到清理的目的，拋出的彈丸及砂粒經橡膠履帶上的小孔，流入底部的鋼板網過篩，經螺旋輸送器送入晉升機內，由晉升機提到分離器中進行分離，粉塵由風機吸送到除塵器中，經除塵器排除，可按期清除積塵箱中落入的灰塵。廢砂由肥料管流出，用戶可回收利用。丸砂混合物由回丸管回收進入室體，待分離器分離后再用，干凈的彈丸由電磁鐵供丸閘門進入拋丸器拋打工件。

    九、履帶式拋丸清理機的安裝調試是怎樣的？

    1、機器的安裝

    （1）基礎施工由用戶自行確定：用戶根據當?shù)赝临|(zhì)配置混凝土，用水平儀檢查平面，縱橫水平后，即可進行安裝，并將各地腳螺栓緊固。

    （2）本機出廠前已將清理室、拋丸器等部門組裝成一體，整機安裝時按圖一所示，晉升機的上晉升罩應與下晉升罩螺栓緊固，晉升帶安裝時應留意調整上端主動皮帶輪軸承座，使之保持水平，以免皮帶跑偏，然后將分離器與晉升機上部用螺栓緊固。

    （3）將供丸閘安裝在分離器上，將彈丸回收管插入清理室后面的回收斗中。

    （4）分離器：分離器正常工作時，彈丸流幕不應出缺口，假如不能形成滿幕簾，應調整調節板直至形成滿幕簾，已得到良好的分離效果。

    2、機器的空運轉調試

    （1）實驗運轉前必需先認識使用仿單中的有關劃定，對設備的結構、機能作全面的了解。

    （2）開機前必需先檢查各緊固件是否有松動現象，機器的潤滑情況是否合乎要求。

    （3）該機要求裝配準確，開機前應對各部件，電機等進行單動實驗，各電機應旋向準確、履帶、晉升機皮帶應松緊適中，無跑偏現象。

    （4）應檢查各電機的空載電流，軸承溫升、減速器、拋丸器是否運轉正常，發現題目應及時查明原因，進行調整。

    （5）單動實驗沒有題目后，可依次啟動除塵器、晉升機、滾筒正轉，拋丸器進行空轉實驗，空轉時間為一小時。

    十、履帶式拋丸清理機的操作注意事項有哪些？

    1、凡是本機操作人員必須對本說明書以及本機的工作原理性能及操作方法、潤滑等方面有全面的了解，方能進行操作；

    2、將彈丸（根據設備的大小加砂量不同）陸續加入室體內，然后放入工件，關閉加料門。

    3、啟動除塵器風機；

    4、依次按鈕啟動：提升機、拋丸器、供丸閘門，開始清理工作。清理完畢后，依次按鈕關閉：供丸閘門、拋丸器、提升機、除塵器風機，再啟動振打電機清灰，到一定時間后振打停止；

    5、拋丸器完全停止后，打開加料門，將工裝及工件吊出。

    6、遇有緊急情況，可按急停按鈕，機器立即全部停止工作；

    7、全部工作完畢后，應及時關閉除塵器；

    8、在通風除塵系統中，裝有兩個蝶閥，根據情況調整兩蝶閥，可得到良好的分離效果；

    9、拋丸器定向套的調整：定向套的調整可參考圖四所示的示意圖調整，在使用過程中因定向套磨損使彈丸擴散角增大，導致拋丸器和清理室的其他護板磨損加快。因此，定向套的磨損超過10毫米時，應更換新的定向套（開口方向與水平方線夾角為45°）。

    10、應定期清除除塵器下方集塵箱中的粉塵，以防阻塞排塵管，影響除塵效果；

    11、應經常清理清理室底部以及分離器漏斗中篩網下的雜物；

    12、應經常清掃設備周圍的彈丸，以防滑倒傷人；

    13、應經常檢查清理室中履帶及提升機皮帶有無跑偏現象，以免損傷皮帶；

    14、禁止在拋丸器沒完全停止時打開加料門，以防出現事故。
